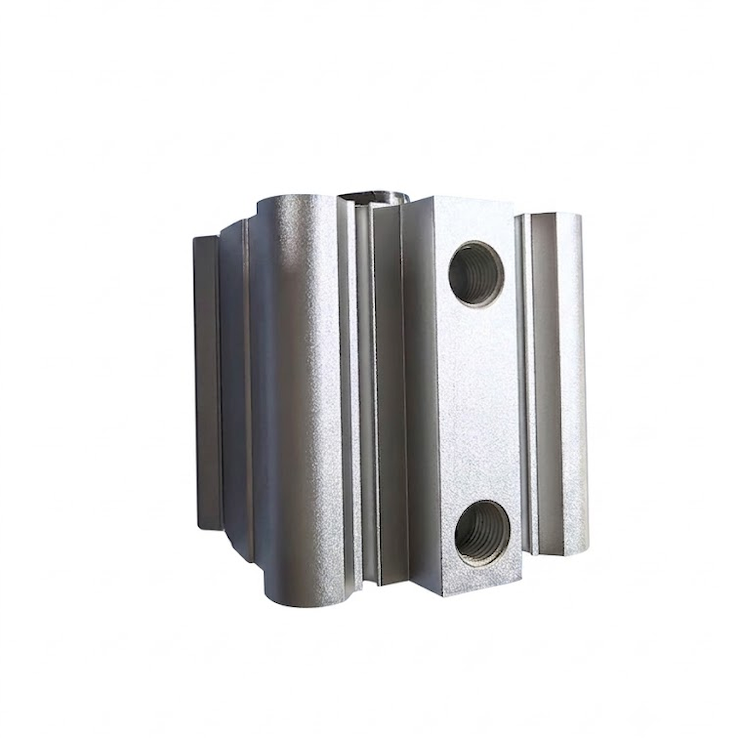

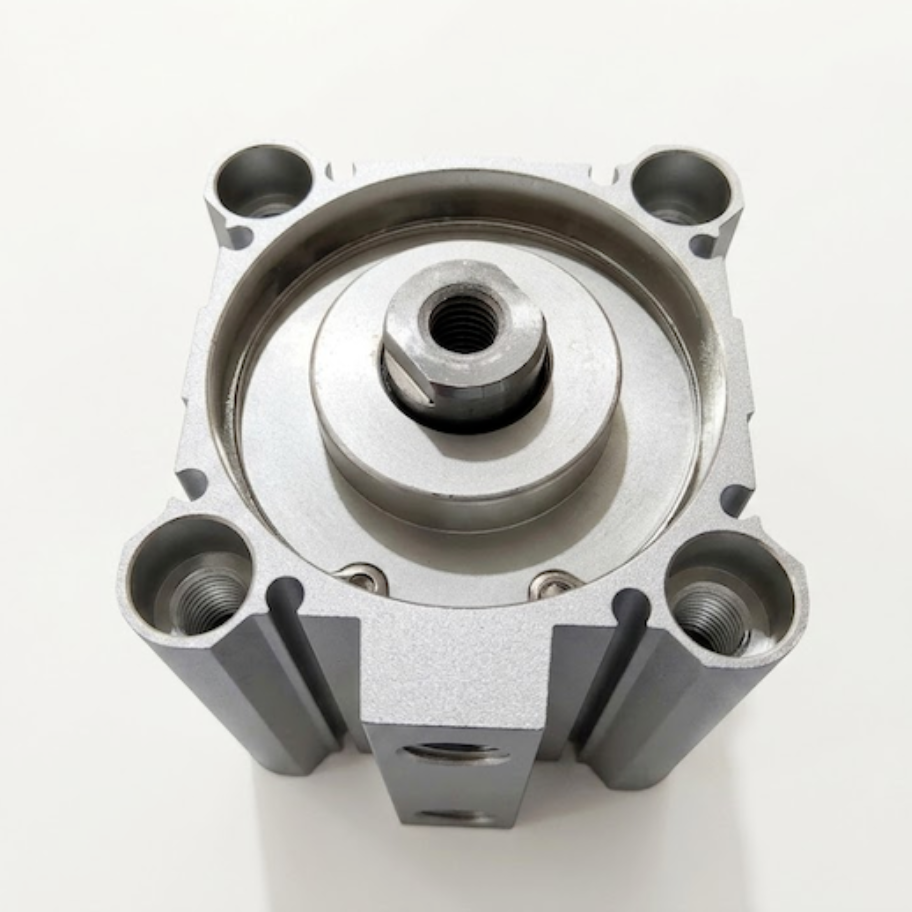

CQ2WB সিরিজ কমপ্যাক্ট সিলিন্ডার∙ ডাবল রড ডাবল অ্যাক্টিং এয়ার সিলিন্ডার

CQ2WB সিরিজ কমপ্যাক্ট সিলিন্ডার∙ ডাবল রড ডাবল অ্যাক্টিং এয়ার সিলিন্ডার

পণ্যের সংক্ষিপ্ত বিবরণ

দ্যPRIUS CQ2WB সিরিজএটি একটি উচ্চ-কার্যকারিতা, স্থান-সঞ্চয়কারী কমপ্যাক্ট বায়ুসংক্রান্ত সিলিন্ডার যা একটি স্বতন্ত্রডাবল রডএবংদ্বৈত অভিনয়আধুনিক শিল্প অটোমেশনের জন্য সুনির্দিষ্টভাবে ডিজাইন করা,এই সিরিজটি উভয় দিকের সমান শক্তি এবং গতি সরবরাহ করে যখন ব্যতিক্রমী অ-ঘূর্ণন নির্ভুলতা এবং পার্শ্বীয় বোঝা প্রতিরোধের নিশ্চিত করে.

এর থেকে বিস্তৃত হোল আকারের সাথেΦ12mm থেকে Φ100mm, সিকিউ 2 ডাব্লুবি সিরিজ বিশ্বব্যাপী পদচিহ্ন-সীমিত প্যাকেজিং, অর্ধপরিবাহী এবং লিথিয়াম-আয়ন ব্যাটারি উত্পাদন লাইনের জন্য আদর্শ বিনিময়যোগ্যতা পছন্দ।

• পণ্যের ধরনঃপাতলা প্রকারের কম্প্যাক্ট নিউম্যাটিক সিলিন্ডার

• অ্যাকশন মোডঃডাবল অ্যাক্টিং (এয়ার এক্সটেন্ড & এয়ার রিট্র্যাক্ট)

• শ্যাফ্ট কনফিগারেশনঃডাবল রড (ডাবল আউটপুট শ্যাফ্ট)

• খাঁজ আকার (মিমি):12, ১৬, ২০, ২৫, ৩২, ৪০, ৫০, ৬৩, ৮০, ১০০

টেকনিক্যাল স্পেসিফিকেশন এবং স্ট্যান্ডার্ড স্ট্রোক ম্যাট্রিক্স

মূল পণ্য সুবিধা

1. ভারসাম্যপূর্ণ রৈখিক শক্তি এবং সমতুল্য গতি

একক রড সিলিন্ডারগুলির বিপরীতে যেখানে রডের পাশের পিস্টনের পৃষ্ঠতল কম থাকে, ডাবল রড ডিজাইন উভয় পক্ষের একই পৃষ্ঠতল সরবরাহ করে।এটি নিশ্চিত করে যে প্রসারিত শক্তি / গতি এবং retraction শক্তি / গতি নিখুঁত সমতুল্য থাকা.

2. উচ্চ অ-ঘূর্ণন নির্ভুলতা এবং পার্শ্বীয় লোড প্রতিরোধের

ডুয়াল-স্ট্যান্ড প্রক্রিয়াটি স্বতন্ত্রভাবে নমনের মুহুর্তগুলি সমানভাবে বিতরণ করে। এই কাঠামোগত সুবিধা সিকিউ 2 ডাব্লুবি সিরিজকে পাশের বিকৃতি এবং টর্শনাল স্ট্রেসগুলির জন্য দুর্দান্ত প্রতিরোধ ক্ষমতা দেয়,এটিকে ভারী সাইড লোড উপাদান হ্যান্ডলিংয়ের জন্য উন্নত করে তোলে.

3. স্থান-কার্যকর প্রোফাইল

সংক্ষিপ্ত, পাতলা সিলিন্ডার ব্লকটি কমপ্যাক্ট রোবোটিক গ্রিপার, চিকিত্সা যন্ত্রপাতি এবং যন্ত্রপাতি আবরণগুলিতে নির্বিঘ্নে সংহত করার অনুমতি দেয় যেখানে স্ট্যান্ডার্ড টাই-রড সিলিন্ডারগুলি ফিট করতে পারে না।

শিল্প অ্যাপ্লিকেশন

PRIUS CQ2WB সিরিজের কম্প্যাক্ট নিউম্যাটিক সিলিন্ডারগুলি একাধিক স্মার্ট-উত্পাদন সেক্টরে ব্যাপকভাবে নির্ভর করেঃ

• লিথিয়াম-আয়ন ব্যাটারি উৎপাদন:কোষের সমাবেশ এবং স্ট্যাকিংয়ের সময় উচ্চ-ফ্রিকোয়েন্সি ক্ল্যাম্পিং এবং অবস্থান মডিউল।

• সেমিকন্ডাক্টর ও ইলেকট্রনিক্স সমাবেশঃযথার্থ উপাদানগুলিকে বেছে নেওয়ার জন্য যন্ত্রপাতি যা ন্যূনতম গতিশীল কম্পনের প্রয়োজন।

• স্বয়ংক্রিয় পরিদর্শন যন্ত্রপাতি:যান্ত্রিক প্রতিক্রিয়া ছাড়াই টার্গেট অংশগুলির সাথে পরীক্ষার প্রোবগুলি সঠিকভাবে সারিবদ্ধ করা।

• প্যাকেজিং এবং লেবেলিং মেশিনঃমাল্টি-পজিশন সোর্টিং গেট এবং শর্ট স্ট্রোক pushers।

টেকনিক্যাল FAQ

প্রশ্ন 1: সিকিউ২ডাব্লুবি এবং সিডিকিউ২ডাব্লুবির মধ্যে পার্থক্য কী?

উঃদ্যCQ2WBপিস্টনে কোন অন্তর্নির্মিত চৌম্বকীয় রিং ছাড়া স্ট্যান্ডার্ড সংস্করণ, যা সামান্য হালকা ওজন প্রদান করে।CDQ2WBপিস্টন দেহের ভিতরে একটি ইন্টিগ্রেটেড চুম্বক রয়েছে, যা বিকাশকারীদের বাহ্যিক স্বয়ংক্রিয় সুইচগুলি (যেমন চৌম্বকীয় নিকটবর্তীতা সেন্সর) দেহের খাঁজগুলিতে মাউন্ট করতে দেয় (Zকোড) স্ট্রোকের সীমাবদ্ধতা পর্যবেক্ষণ করতে।

প্রশ্ন ২ঃ এই সিলিন্ডার সিরিজের জন্য কি তেলের অবিচ্ছিন্ন তৈলাক্তকরণ প্রয়োজন?

উঃনা, প্রতিটি প্রিয়াস কমপ্যাক্ট সিলিন্ডার কারখানার সমাবেশের সময় উচ্চ মানের, পরিধান প্রতিরোধী সিন্থেটিক গ্রীস দিয়ে প্রাক-গ্রীস করা হয়।উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণ ওভারহেড হ্রাস.

প্রশ্ন ৩ঃ এনপিটি বা জি (বিএসপি) এয়ারপোর্ট থ্রেডগুলি আন্তর্জাতিকভাবে মোতায়েনের জন্য উপলব্ধ?

উঃহ্যাঁ. যদিও Rc থ্রেড মাঝারি থেকে বড় bore আকারের জন্য স্ট্যান্ডার্ড হিসাবে machined হয়, আমরা প্রদান করতে পারেনজি থ্রেড (টিএফ)এবংএনপিটি থ্রেড (টিএন)বিশেষ ইঞ্জিনিয়ারিংয়ের অনুরোধে আঞ্চলিক পাইপ ফিটিং স্ট্যান্ডার্ড মেনে চলতে হবে।

গুণমানের মান এবং প্রযুক্তিগত বিশ্বাস

• কম্পোনেন্ট ইন্টারচেঞ্জযোগ্যতাঃকমপ্যাক্ট পাতলা সিলিন্ডারের জন্য আন্তর্জাতিক মানক মাত্রা সম্পূর্ণরূপে মেলে।

• ১০০% প্রি-শিপমেন্ট ইন্সপেকশনঃপ্রতিটি ইউনিট বাধ্যতামূলক কারখানার চাপ ধরে রাখা, সিলিং অখণ্ডতা, এবং কম চাপ ফুটো পরীক্ষা পাস।

• কারিগরি লেখক:ডকুমেন্ট প্রস্তুত এবং PRIUS Pneumatic Engineering Group দ্বারা প্রত্যয়িত।

• ৩ডি সিএডি সমর্থনঃজন্য. স্টেপঅথবা.আইজিএসমডেল জেনারেশন, আপনার চূড়ান্ত মডেল কনফিগারেশন স্ট্রিং দিয়ে আমাদের ইঞ্জিনিয়ারিং বিভাগকে ইমেইল করুন।
